IPS 侧壁 USB 接口

规格书

• 输入电压：28VDC，最大电流 1.0 安培，具欠压保护功能；
• 输出电压：5.2VDC，最大功率 15W，具短路保护及过流限制功能（符合 Apple MFI 标准）；
• 重量：8 盎司（约 227 克），采用航空级铝合金外壳（6061-T6）；
• 安装距离：IPS 与平板之间最大距离为 8 英尺（2.4384 米）；
• 安装孔位：四个，规格为 #4-40。

配套连接器 – J1 (输入)

零件编号 – M24308/2-1F：

• 引脚 1 — 电源 28VDC
• 引脚 2 — 地线
• 引脚 3 — 机壳
• 引脚 4 — 禁用信号

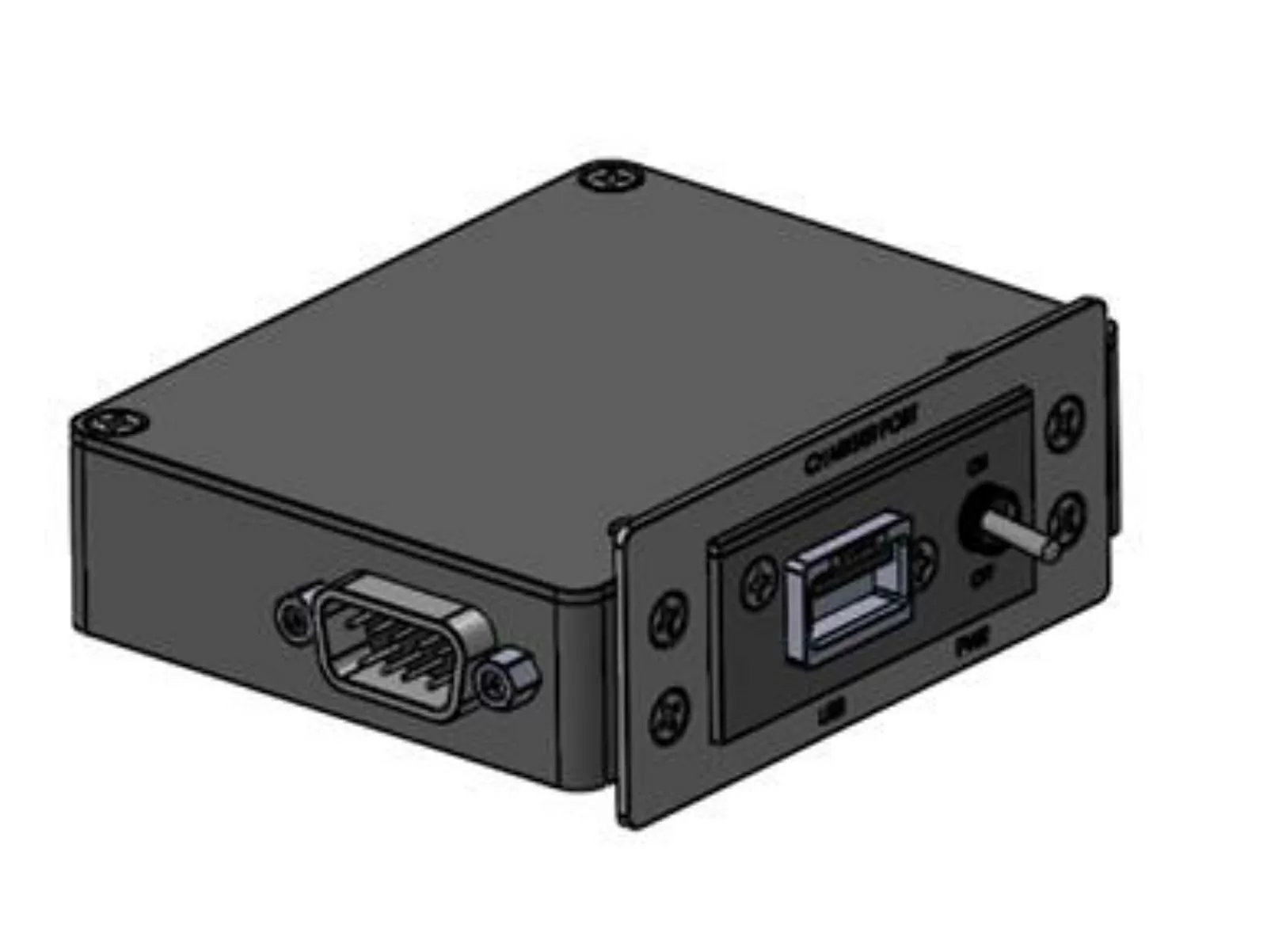

零件编号。 213013-19

测试认证：符合 EASA TGL-36 要求；
符合 FAA AC 120-76B 标准；
符合 MIL-STD-461 电磁干扰（EMI）标准；
通过 RTCA DO-160G 标准第 7(B)、8(S)、15(A)、17(B)、18(R)、19(BCX)、20(TT)、21(MM)、25(A) 节测试。

安装方式：IPS 安装于侧壁；
合规声明：Avionics Support Group 是 Apple MFI（Made for iPhone/iPad）认证开发者。

配套连接器 – J2 (输出)

型号：USB

• 引脚 1 — 电源 5.2VDC，最大功率 15W
• 引脚 2 — 传感负极（白线）
• 引脚 3 — 传感正极（绿线）
• 引脚 4 — 接地
